CCM系列接地降阻模块

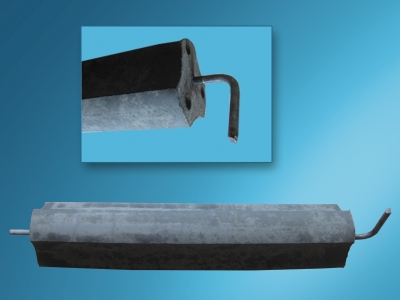

梅花形接地模块

发布时间:2020-06-23 浏览次数:4429次

6

 4



(一)、工作原理

1、接地模块原理

模块埋置土壤中后,与土壤紧密接触,大幅度地扩大了接地体的散流面积,有效地降低了接地电阻。模块有的保湿、吸湿性,使其周围附近的土壤保持较低的电阻率,进一步改善了接地体的导电性能。

2、接地模块配套增效剂原理

具备低电阻率、保湿性、强扩散性等特点和性能。配合模块使用,能快速降低模块附近土壤的电阻率,可进一步有效地降低接地电阻。

模块配合增效剂使用,增加了散流面积,改善了接地模块(接地体)附近土壤电阻率,减少了接触电阻,实现了对接地体的良好降阻效果。

(二)、性能特点

1、接地模块性能特点

设备压制成型,结构密实,形状规整,导电性稳定;

内置的防腐金属电极、周围密实包裹着物理化学性质稳定的低电阻导电材料,保证了接地模块的导电性不受季节影响;

具有吸湿、保湿特性,接地模块电阻低且能保持长期稳定,能有效降低地网接地电阻;

经多次大电流冲击后,阻值不增大,无变硬、发脆、断裂等现象发生。

耐腐蚀、无毒害、对环境无污染。

使用寿命长,大于30年。

施工简便,适应面广。

2、配套增效剂性能特点

电阻率低、保湿性好、渗透性强、能吸收土壤中的潮气,保持模块及周围土壤的湿度,改善地网及模块周边土壤环境,优化接地模块的降阻性能;施工简单,可以有效地改善接地体的接触电阻,降低地网接地电阻。

能补充周围环境的导电介质,改善土壤电阻率。

无毒害、对环境无污染。

使用寿命长,大于30年。

施工方便,可以干粉施工,不受气候和地质条件的影响。



(三)、主要产品型号与技术指标



1、主要模块产品型号与技术参数:

产品型号

形状

尺寸(mm

重量(kg

电阻率(Ω·m

强度(MPa

CCM-M20-130

梅花形

φ200×1300

60

0.8

10

CCM-M20-100

梅花形

φ200×1000

50

0.8

10

CCM-M20-80

梅花形

φ200×800

42

0.8

10

CCM-M18-120

梅花形

φ180×1200

51

0.8

10

CCM-M18-80

梅花形

φ180×800

37

0.8

10

CCM-M15-130

梅花形

φ150×1300

33

0.8

10

CCM-M15-100

梅花形

φ150×1000

27

0.8

10

CCM-M15-80

梅花形

φ150×800

22

0.8

10

CCM-Y16-130

圆柱形

φ160×1300

48

0.8

10

CCM-Y16-110

圆柱形

φ160×1100

42

0.8

10

CCM-Y16-90

圆柱形

φ160×900

36

0.8

10

CCM-Y15-130

圆柱形

φ150×1300

45

0.8

10

CCM-Y15-120

圆柱形

φ150×1200

43

0.8

10

CCM-Y15-100

圆柱形

φ150×1000

36

0.8

10

CCM-Y12-120

圆柱形

φ120×1200

32

0.8

10

CCM-Y12-100

圆柱形

φ120×1000

28

0.8

10

CCM-Y12-80

圆柱形

φ120×800

24

0.8

10

CCM-Y10-100

圆柱形

φ100×1000

12

0.8

10

CCM-Y10-80

圆柱形

φ120×800

10

0.8

10

CCM-K50-40-5

平板形

500×400×55

20

0.8

10

CCM-C12-80

齿轮形

φ120×800

17

0.8

10





2、增效剂主要技术参数:

产品型号

规格

电阻率(Ω·m

年腐蚀率(mm/a

CC-601

25kg/

5

0.03


(四)、产品施工方法

1、接地模块施工时,若有设计施工图应按图施工。模块的埋设深度一般不小于0.6m。在施工条件受限时,接地模块埋设间距尽量不小于3m

2、模块极芯间相互连接或与接地网连接时,必须焊接牢靠。焊接必须是搭焊,搭焊长度至少应为电极极芯宽度的2倍或圆钢为其直径的6倍。焊接处应双面满焊,应清除焊渣,并采取防腐措施。

3、配合配套增效剂施工时,回填前在模块下方和周围应填洒增效剂,然后再用细土回填夯实,一般每块模块使用25kg增效剂。

4、回填时(回填物必需是配套增效剂或细土),还应适量洒水,分层夯实,待模块充分吸湿(24小时)后测量接地电阻。

 尺寸,形状可根据实际要求定制


(五)、产品施工方法

1、接地模块施工时,若有设计施工图应按图施工。模块的埋设深度一般不小于0.6m。在施工条件受限时,接地模块埋设间距尽量不小于3m

2、模块极芯间相互连接或与接地网连接时,必须焊接牢靠。焊接必须是搭焊,搭焊长度至少应为电极极芯宽度的2倍或圆钢为其直径的6倍。焊接处应双面满焊,应清除焊渣,并采取防腐措施。

3、配合配套增效剂施工时,回填前在模块下方和周围应填洒增效剂,然后再用细土回填夯实,一般每块模块使用25kg增效剂。

4、回填时(回填物必需是增效剂或细土),还应适量洒水,分层夯实,待模块充分吸湿(24小时)后测量接地电阻。


  1接地电阻





2


(六)、产品的包装、运输、储存

1、包装

模块采用专业设计定制的泡沫型材内包,外用纸箱包装,包装牢靠,适于长途运输和搬运。

3包装搬运



4

增效剂为灰黄色固体粉末状,采用内衬塑料膜的双层编织袋包装,每袋25kg,适于运输和搬运。

其它形式的包装,订货时另行协商。

2、运输

运输时注意遮篷防湿,还应避免机械力或摔打损坏包装,以至损伤产品。产品无毒、无腐蚀性,可用铁路、公路、航空、水运方式运输。

3、储存

应贮存在仓库内或采用遮篷存放,置于阴凉干燥处。避免高温、曝晒、注意防潮。
