非金属离子接地极

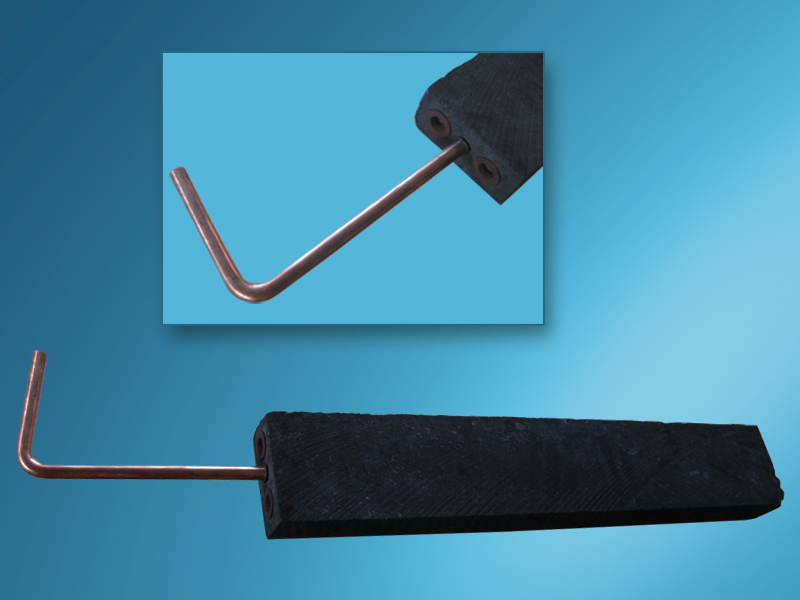

非金属离子接地体

发布时间:2020-06-23 浏览次数:5334次



2




一、概述

非金属离子接地体是以非金属高碳材料为主的一种接地模块单元产品,它由导电性、稳定性好的无机材料、导电因子和防腐金属电极组成。除具有长效、防腐、降阻等特点外,还具有重量轻,施工灵活等特点。


二、工作原理



非金属离子接地体埋置土壤中后,大幅度地扩大了接地体的散流面积,有效地降低了接地电阻。活性吸附剂具备低电阻率、高保湿性、强扩散性等特点和性能,能快速降低非金属离子接地体模块附近土壤的电阻率,可进一步有效地降低接地模块单元的接地电阻。

非金属离子接地体特有的保湿、吸湿性,内置的导电离子会吸潮保湿,并缓慢向活性吸附剂中扩散,而活性吸附剂通过吸收非金属离子接地体模块中的导电离子,使其自身导电性进一步加强,并在自身导电离子饱和的情况下,向四周的土壤释放导电离子,使其周围附近的土壤保持较低的电阻率,进一步改善了接地体的导电性能。


三、  性能特点



1、     采用非金属高导材料,物理化学性能稳定,从而保证了非金属离子接地体接地模块单元的导电性不受季节影响。

2、     具有吸湿、保湿特性,自身电阻极低且能保持长期稳定;在高土壤电阻率地区,能有效降低地网接地电阻。

3、     经多次大电流冲击后,阻值不增大,无变硬、发脆、断裂等现象发生。

4、     配套的活性吸附剂,具有电阻率低、保湿性好、渗透性强、施工简单等特点,可以有效地改善接地体的接触电阻,改善附近大片土壤的电阻率,优化了非金属离子接地体接地模块单元的降阻性能。

5、     耐腐蚀、无毒害、对环境无污染。

6、     使用寿命长,大于30年。

7、     施工方便,不受气候和地质条件的影响。

四、应用范围

非金属离子接地体接地模块单元可广泛应用于保护性接地和功能性接地工程的各方面,如防雷接地、防电击接地、防静电接地、工作接地、屏蔽接地、信号接地等等。部分重要应用领域列举如下:

电力系统:电厂,变电站,配电变压器,输电线路杆、塔,避雷针等设施的接地工程。

通讯系统:无线通信台,微波塔,程控机,雷达,电视台等设施的接地工程。

气象部门:气象站、避雷器等设施的接地工程。

科研设施:高精密仪器,计算机机房,电子设备等设施的接地工程。

建筑工程:建筑物及设施的接地工程等。

军用设施:指挥系统,导航系统,导弹基地,移动通信等设施的接地工程。

石化系统:油田,气田,井架,钻机,输送管道、油罐等设施的接地工程。

医疗设施:核磁共振,X光机,电子显微镜等高精密医疗设备等设施的接地工程。

工矿电气设备:电气设备设施的接地工程等。

工矿企业:厂区防雷、储罐、设备等设施的接地工程。

交通设施:高速公路信息系统、铁路、机场等场所的接地工程。



五、产 品 主 要 技 术 指 标



非金属离子接地体接地模块单元产品主要技术指标

外形尺寸

长方形600mm×100mm×45mm

重量

5kg

室温下电阻率

ρ<0.5Ω·m

单模块单元电阻值估算式

Rj 0.14ρ

强度

> 10 MPa



六、用量计算

根据地网土层的土壤电阻率,采用下式计算用量:水平埋置,单个模块接地电阻:


并联后总接地电阻:

式中:ρ— 土壤电阻率( Ω·m

a、b CCM系列接地模块的长、宽( m

Rj— 单个模块接地电阻(Ω)

Rnj— 总接地电阻(Ω)

n— 接地模块个数

η — 模块调整系数一般取0.50.9


注:由于土壤电阻率的不均匀,设计方案的不同,施工质量的不同,所以实际效果可能与理论值有偏差。

七、施 工 方 法

1. 非金属离子接地体模块水平埋设时,埋设深度不小于0.6m, 模块间距离不小于3m;垂直埋设时,模块之间的距离也尽量不小于3m

2. 接地沟槽底部应清理杂物,先回填10cm厚的细土层。

3. 非金属离子接地体模块与接地网接地体金属连接时,必须焊接。焊接必须是搭焊,搭焊长度至少应为电极极芯宽度的2倍或圆钢长度的6倍。焊接处应全封闭焊接,应清除焊渣,并采取防腐措施。

4.配套的活性吸附剂施工在非金属离子接地体模块下方和周围,可以适量洒水,一般每块非金属离子接地体模块使用5kg活性吸附剂。

5.细土回填时还应适量洒水,分层夯实,待非金属离子接地体模块单元充分吸湿(24小时)后测量接地电阻。


八、包装



       非金属离子接地体模块采用纸箱包装,每箱装两块,包装箱内采用草垫或泡沫衬垫来隔离模块与模块、模块与箱壁,适于长途运输和搬运。

活性吸附剂采用内衬塑料膜的双层编织袋包装,每袋25kg,适于运输和搬运。



九、注意事项



1、 贮存在仓库内或采用遮篷存放,注意防潮。

2、运输时应避免机械力或摔打损坏非金属离子接地体模块或包装。

3、 运输注意遮篷防湿。
