CCLF多能效接地降阻系统

CCLF多能效接地降阻系统

发布时间:2020-06-23 浏览次数:12860次



(一)、产品介绍

CCLF多能效接地降阻系统综合了离子接地系统、接地泄流环系统及降阻回填料等降阻措施的优势,具有多重的降阻作用。是一种施工简单、实用、占地小、经济性优良的接地降阻产品。

复合接地棒主要包含连接线、导管、导电介质、泄漏孔、泄流环等部分,接地棒导管中的高效导电介质可以通过向四周的回填料层及土壤中补充导电介质材料,保持系统降阻效果持续良好。泄流环可以泄流,迅速释放雷电流、事故电流等,提高系统安全可靠性。

回填料是良好的导体,里面添加有导电成分和缓释剂,湿润状况下具有黏性,并有很好的保湿作用。无论天气或周围环境如何变化,都能保持一定的湿度,并为周围土壤提供有良好导电性的离子,从而达到系统的最佳导电状态。回填料更是特别添加防腐因子,防护复合接地棒金属的腐蚀。


1


2

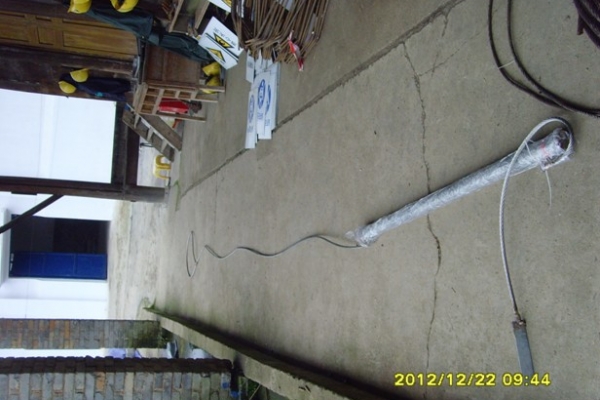

                  部分外观示意图

(二)、性能特点

综合了多种降阻措施的优势,具有多重的降阻作用。

适用面广泛,适合高山、干燥少水、高电阻率的环境使用。

施工简单、占地小、经济性优良。

使用寿命长,大于30年。

结构灵活,能充分方便施工作业,可以根据需求定制。

(三)、工作原理

CCLF复合接地棒导管内部的导电介质材料,通过吸收土壤中的水分使导电介质材料变成液体,重力使得液状导电介质通过泄漏孔流到回填料中。

回填料在复合接地棒的导管、泄流环及大地土壤之间,形成了一个低阻导电层, 相当于增大了复合接地棒的直径,同时也改善了导管、泄流环和土壤之间的接触电阻。回填料不断吸收导电介质达到饱和状态,缓释剂使吸收的导电介质缓慢扩散到周围土壤中,降低土壤的电阻率。同时导电介质也可以深入到土壤及岩石裂缝中,形成树根网状,增大了地中的泄流面积,达到很好的降阻效果。

CCLF多能效接地降阻系统中复合接地棒的金属导管、泄流环等长期被低电阻的回填料包裹,保持了长效低阻、泄流快等功能。

(四)、主要技术指标及产品型号

1、主要技术指标

腐蚀率

   0.01 mm/a

使用寿命

30

回填料的导电率

1.0Ω·m

2、产品主要型号表


序号



导管长度mm

总长度

与地网连接方式

1

CCLFG150-40

1500

4m,

专用连板的电焊或放热焊

2

CCLFG150-80

1500

8m

备注:其它长度及不同材质的产品可以根据需要定制。

(五)、接地电阻估算式:

式中: ── 原地层的接地电阻  (单位:W)

 ── 原地层的电阻率  (单位:Ω·m)

 ── 接地降阻系统复合接地棒总长度 (单位:m

── 降阻系数,取值范围0.4~0.1

如:当土壤电阻率为1000Ω·m时,产品总长8m时,

注:由于土壤电阻率的不均匀,设计方案的不同,施工质量的差异,将导致实际效果与理论值有偏差。

(六)、施工方法

1、接地沟槽的开挖:多能效接地降阻系统一般情况下水平施工。沟槽按设计图要求开挖,为坑深1m,沟底宽度不小于0.5m,泄流环部分沟槽不小于泄流环直径,沟长不小于产品总长。

接地沟底部要求平整,无石块、碎石、砖头、杂物等。

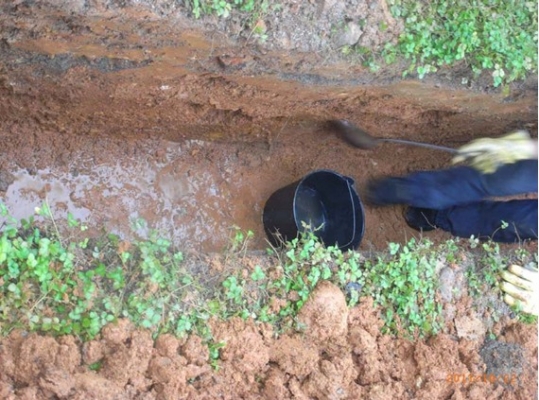

土壤预处理剂倒入沟底。

3

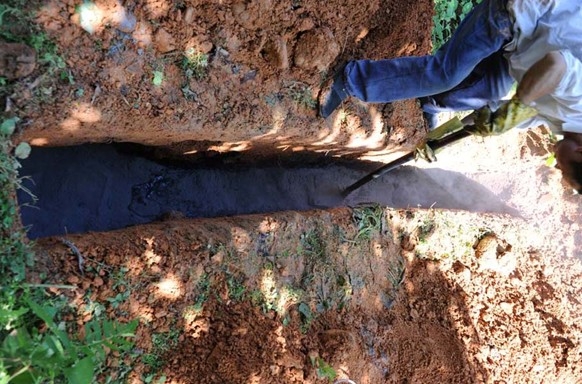

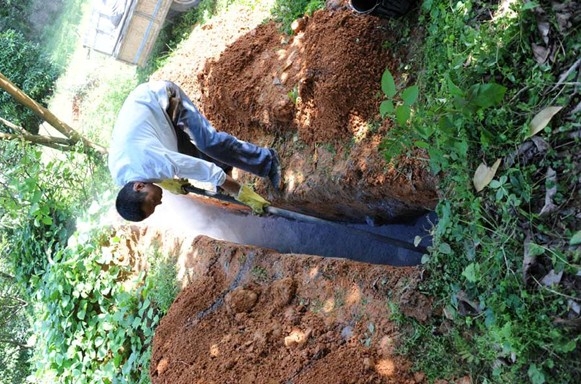

2、沟底施工:接地沟清理后,将部分回填料均匀铺在沟底,厚度150mm~200mm

4

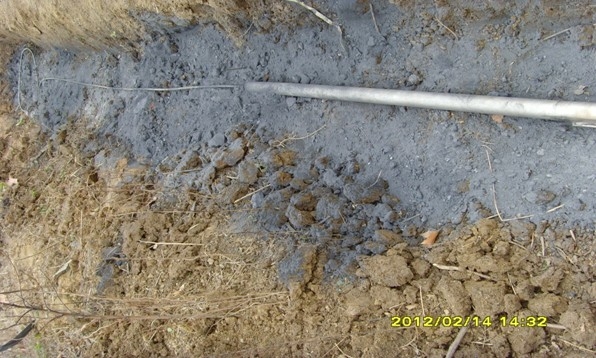

3、复合接地棒施工:1)、先按外观示意图展开复合接地棒棒体。2)、将复合接地棒的导管两头封条撕开,将复合接地棒放在回填料中,并注意防止细小物体阻塞通气孔。3)待焊接工作完成后,将剩余回填料完全包裹复合接地棒棒体。

5

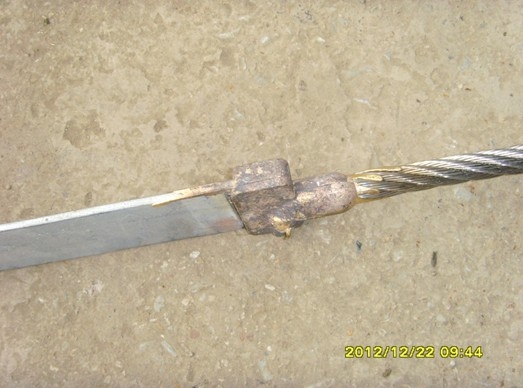

4、焊接:1)、将连接导线的“钢鼻子”接头与钢地网焊接,焊接长度不小于100mm,封闭焊接,焊接处应除焊渣,并采取防腐措施。2)、采用放热焊接时,客户如需要提供焊接模具及焊剂时,需在订货时提供连接的接地体尺寸与连接方式,以便按要求提供焊接模具与焊剂。

6

7


5、回填土:用细土分层夯实回填,可以适量洒水,保证回填土密实。

6、其它:多套多能效接地降阻系统施工时,每两套之间的距离应大于6m或按设计要求施工。

(七)、产品的包装、运输、储存

1、包装:多能效接地降阻系统复合接地棒部分采用木箱包装或其它适合运输的包装。回填料采用双层编织袋或其它适合运输的包装。

2、运输:运输时注意遮篷防湿,还应避免机械力或摔打损坏包装,以至损伤产品。产品无毒、无腐蚀性,可用铁路、公路、航空、水运方式运输。

3、储存:产品应贮存在仓库内或采用遮篷存放,置于阴凉干燥处。避免高温、曝晒、注意防潮。多能效接地降阻系统的复合接地棒棒体导管密封包装在使用前不得打开,密封胶带不得拆封。
