铜覆钢接地极

发布时间:2020-06-23 浏览次数:4894次

一、   概 述

铜包钢接地棒材、线材是在借鉴国外技术的基础上自主研发、生产的系列产品,具有铜层厚、耐腐蚀性强、强度高、安装方便、电气连接性能好等优点,可广泛用于输变电和通讯线路、电站、建筑物及天线的接地装置中,也可用于计算机等电子设备的接地系统,并可与接闪器(避雷针、避雷线)及引下线组成防雷接地装置。


二、 主 要 用 途

铜包钢材料可广泛应用于保护性接地和功能性接地工程,如防雷接地、防电击接地、防静电接地、工作接地、屏蔽接地、信号接地等等。部分重要应用领域列举如下:

电力系统: 电厂,变电站,配电变压器,输电线路杆、塔,避雷针等设施的接地工程。


三、 产品性能特点及工作原理

3.1性能特点

1.表面铜层平均厚度可达0.254mm1mm 以上,耐腐蚀性较强,使用寿命长大于 30 年,可以减少重复施工与减轻检修工作量。

2.表层紫铜材料优良的导电特性,电导率可达30%以上。

3.该产品适用于不同土壤湿度、温度、PH值及电阻率变化条件下的接地装置建造。

4.采用热熔焊接,接头牢固、稳定性好 。

5.配件齐全、安装便捷,可有效地提高施工速度。

6.对比传统上采用纯铜材料的建造方式,成本大幅度下降。

7.长度可达100m以上,减少焊接点,提高整体可靠性与降低施工费用。


3.2主要技术参数:

1、铜层最薄厚度 ≥ 0.1 mm
2
、抗拉强度 ≥ 600   N · mm
3
、棒材平直度误差 ≤ 1 mm
4
、铜层可塑性:接地棒(线)弯曲 30 度时,折角内外缘无裂缝现象。
5
、铜层结合度:经附着力试验,除虎口钳钳口咬合外现剥落铜层,其余部分铜钢结合良好未出现剥离现象。


四、 产品规格型

1、  接地棒常规产品规格:

序号

外径mm

供货长度m

1

12

1

1.5

2

2.5

2

14.2

1

1.5

2

2.5

3

16

1

1.5

2

2.5

4

17.2

1

1.5

2

2.5

5

18

1

1.5

2

2.5

6

20

1

1.5

2

2.5

7

22

1

1.5

2

2.5

8

25

1

1.5

2

2.5

9

12

1

1.5

2

2.5

10

14.2

1

1.5

2

2.5

11

16

1

1.5

2

2.5

12

17.2

1

1.5

2

2.5

13

18

1

1.5

2

2.5

14

20

1

1.5

2

2.5

15

22

1

1.5

2

2.5

16

25

1

1.5

2

2.5


 2、其它需要可以定制。


五、 施 工 方 法

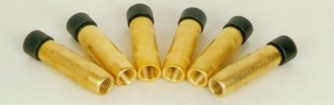

1.接地棒配有同轴连接器、打击头和钻头等配件,也可以使用一端尖铸铜接地。
2.

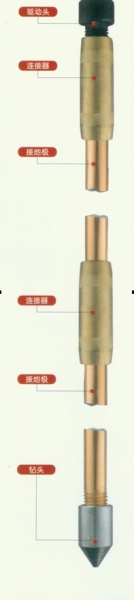

将产品棒体与驱动头、连接器、钻头组合成接地极,通过打击驱动头打入地下。
3.
根据施工需要,采用放热焊连接或焊接到接地装置的接地体上。
4.
定制产品根据实际情况,针对性进行施工。

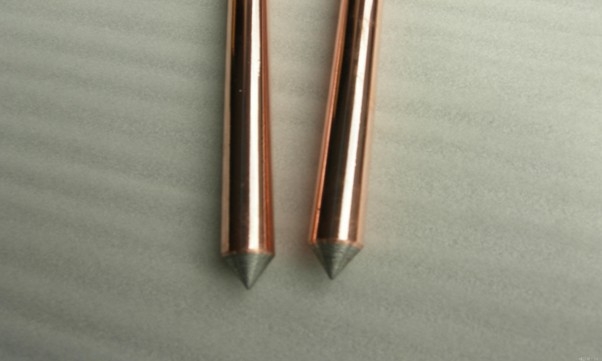

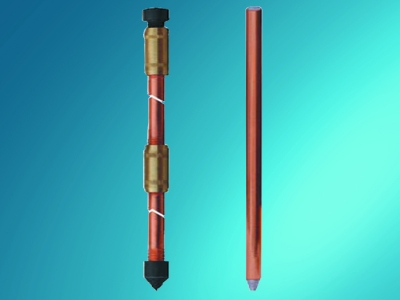

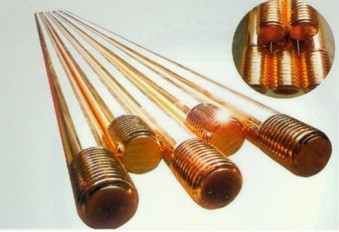

铜包钢接地极
